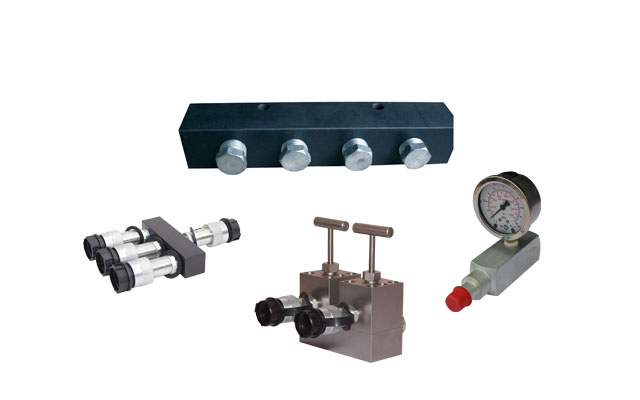

常用超高壓系統元件

所有閥的額定工作壓力為700Bar；管裝式閥采用NPT接口，防止在額定壓力下泄露。

  • 常用超高壓系統元件

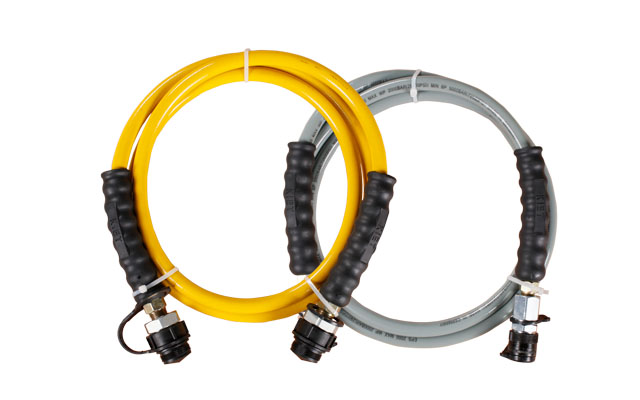

超高壓軟管

  • 超高壓軟管

超高壓軟管特點：

  • 四層設計，其中兩層為高強度鋼絲編織層，塑料包層的尼龍軟管；
  • 用于要求嚴格的場所，4倍安全系數；
  • 重量輕，體積小，可彎曲半徑大；
  • 壓力下體積膨脹小。

超高壓軟管技術參數：

型號 軟管接頭 軟管長度 （m） 最高壓力 （Mpa）
端頭1 端頭2
JH7418 1/4〞NPT 1/4〞NPT 1.8 100
JH7430 3 100
JH7445 4.5 100
JH7460 6 100
JH7490 9 100
JH74120 12 100
JH7818 3/8〞NPT 3/8〞NPT 1.8 100
JH7830 3 100
JH7845 4.5 100
JH7860 6 100
JH7890 9 100
JH78120 12 100
JH8430 1/4〞BSP 1/4〞BSP 3 180
JH8460 6 180
JH8490 9 180
JH9430 1/4〞BSP 1/4〞BSP 3 280
JH9460 6 280
JH9490 9 280

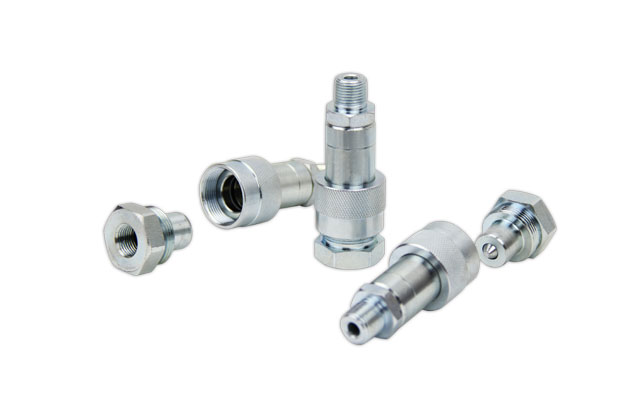

快速接頭

  • 快速接頭

快速接頭特點：

  • 3/8 大流量接頭；
  • 安裝大多數WREN液壓千斤頂?shù)臉藴始?/li>
  • 特色為“推-接”操作；
  • 1/4 常規接頭。

快速接頭技術參數：

型號 最高 壓力 雄接頭 雌接頭 連接形式 尺寸 J
A B C D E F G
C901 70Mpa C9012   螺旋 72.5 42 1/4〞NPT 28.5 24 19 22
C901   C9011 螺旋 72.5 42 1/4〞NPT 28.5 24 19 22
C902 70Mpa C9022   螺旋 82 71.5 3/8〞NPT 35 35 32 24
C902   C9021 螺旋 82 71.5 3/8〞NPT 35 35 32 24
C116 150Mpa C1162   卡套 37 23 1/4〞BSP 22 25.4     18.7
C116   C1161 卡套 58.3 27 1/4〞BSP 24 27.7
C125 200Mpa C1252   卡套 66.8 30 1/4〞BSP 24 25.4
C125   C1251 卡套 38 23 1/4〞BSP 22 27.7     17.7

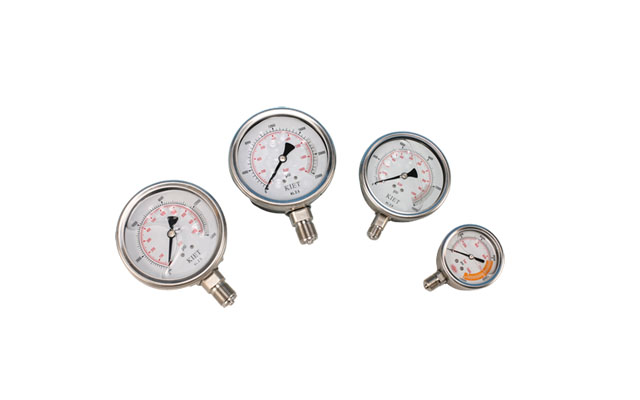

硅油填充型壓力表

  • 硅油填充型壓力表

硅油填充型壓力表特點：

  • 標準雙刻度顯示psi和MPa；
  • 所有的壓力傳感部件都用硅油密封與防潮，保證經久耐用；
  • 包括安全密封圈與壓膜。

硅油填充型壓力表技術參數：

型號 表面尺寸
（㎜） 		壓力表接口 量程
（Mpa）
FY-GN067 63 1/4″NPT 0-70
FY-GN0610 63 1/2″BSP 0-100
FY-GG1010 100 1/2″BSP 0-100
FY-GG1016 100 1/2″BSP 0-160
FY-GG1020 100 1/2″BSP 0-200
FY-GG1025 100 1/2″BSP 0-250
FY-GG1030 100 1/2″BSP 0-300
