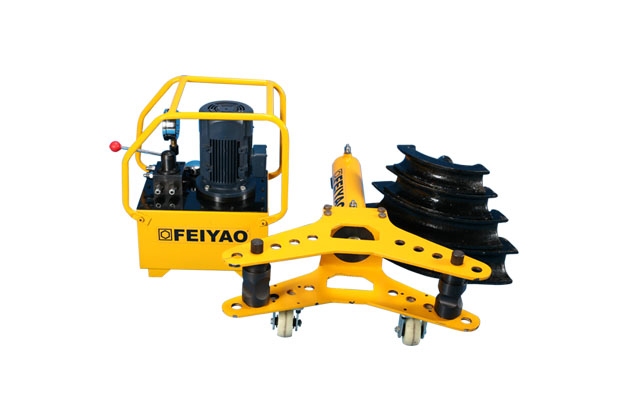

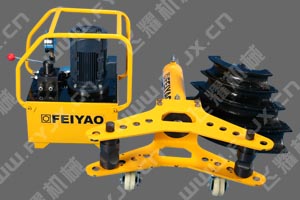

電動液壓彎管機
電動液壓彎管機適用水管,電線管,瓦斯管,特別是厚壁鋼管的彎制成型。1/2至2寸管道可一次彎制成90°,2-6寸管道必須移管子彎曲。
電動液壓彎管機特點:
- 活塞桿鍍硬鉻,彎管機烤漆表面;
- 分體式設計,便于現場工作,彎管平滑無皺;
- 套件包含彎管機,電動泵,液壓軟管,彎管模具;
- 雙作用液壓缸,快速回位,提高彎管效率。
電動液壓彎管機技術參數:
型號 | 彎管范圍 ㎜ |
彎曲半徑 ㎜ |
彎管壁厚 ㎜ |
油缸最大排力 KN |
選配泵站 |
FY-DWG-60 | 22-60 | 4×管徑 | ≤4 | 100 | |
陰模2只 銷2只 彎胎:22 27 34 42 48 60 | |||||
FY-DWG-76 | 27-76 | 4×管徑 | ≤10 | 300 | |
陰模2只 銷2只 彎胎: 27 34 42 48 60 76 | |||||
FY-DWG-108 | 27-108 | 4×管徑 | ≤10 | 300 | |
陰模2只 銷2只 彎胎: 27 42 48 60 76 89 108 | |||||
FY-DWG-159 | 76-159 | 4×管徑 | ≤10 | 500 | |
陰模2只 銷2只 彎胎: 76 89 108 133 159 墊鐵兩根 |
電動液壓彎管機應用場合:

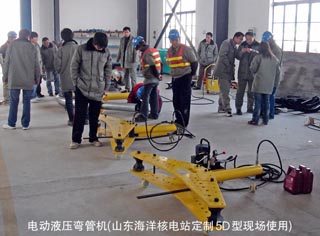

電動液壓彎管機用于山東海洋核電站定制5D型現場使用。手動液壓彎管機

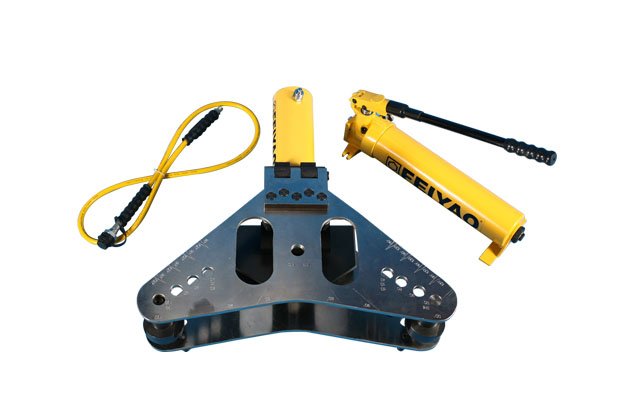

手動液壓彎管機特點:
- 分體式設計,便于現場工作,彎管平滑無皺,特別適用厚壁鋼管彎制;
- 套件包含彎管機,手動泵站,液壓軟管,彎管模具;
- 活塞鍍硬鉻,防止刮傷和腐蝕,烤漆表面耐撞擊,耐腐蝕性更強。
分體式液壓切斷機技術參數:
型號 | 彎管范圍(㎜) | 彎管半徑(㎜) | 彎管壁厚(㎜) |
FY-SWG-60 | 22-60 | 4×管徑 | ≦4 |
手動液壓彎管機應用場合:

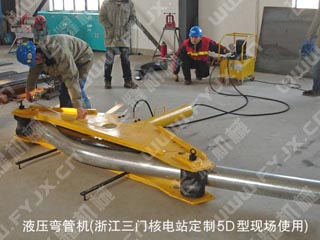

液壓彎管機用于浙江三門核電站5D型使用現場。分體式液壓平立彎組合機
分體式液壓平立彎組合機特點:
- 采用鉸鏈?zhǔn)交ò,開合方便,上花板刻有數字,彎制時可準確的看出彎曲角度;
- 上下花板特殊合鋼,經過調質處理,堅固耐用;
- 平立彎只需換一個模頭即可完成工作。立彎時模具夾板上裝有導向板,使得銅鋁排彎曲時在同一個平面內,表面平整度好;
- 本機采用單作用千斤頂,拉簧復位,配單作用手動泵或電動泵站即可工作。
分體式液壓平立彎組合機技術參數:
型號 | 額定出力(T) | 適用范圍(㎜) | 彎曲角度 | 彎曲半徑 | 選配泵站 |
FY-PLW-120 | 50 | 厚度:4-40 寬度:40、50、63、80、100 |
平彎:0-140° 立彎:0-90° |
2.5×排厚 2.5×排寬 |
76 |
關于分體式液壓平立彎組合機使用說明書請看:《分體式平立彎組合機使用說明書》
